Wie funktioniert ein Plotter und was sind Vektorgrafiken?
Stiftplott
Ein Stiftplott wird für Darstellung von Zeichnungen auf Papier verwendet. Er kann Grafiken in den Größen DIN A3 bis A0 bedrucken. Wie groß das genau ist, findet ihr unter unserem weiteren Blogbeitrag DIN-Formate.
Hier ist an einem Wagen ein Kugel-, Filz- oder Tuschstift befestigt. Diese können beweglich, aber auch unbeweglich sein. Durch eine weitere Befestigung an Schienen kann der Wagen verschoben werden.
Mit dem Stiftplott werden z.B. Baupläne bzw. technische Zeichnungen erstellt.
Schneideplott
Bei einem Schneideplotter wird der Stift durch ein Messer ersetzt. Die Konturen der Vektorgrafik werden in eine Folie geschnitten ohne das Trägerpapier dabei durchzuschneiden.
Es gibt zwei unterschiedliche Messer beim Schneideplotter:
- Schleppmesser: Das Messer wird nachgezogen (geschleppt).
- Tangentialmesser: Eigener Motor führt Messer in jeder Kurve im entsprechenden Winkel mit.
Was sind Vektordateien?
Entgittern
Schneideplotter werden verwendet, um Klebeschriften und Logos aus der Folie zu schneiden.

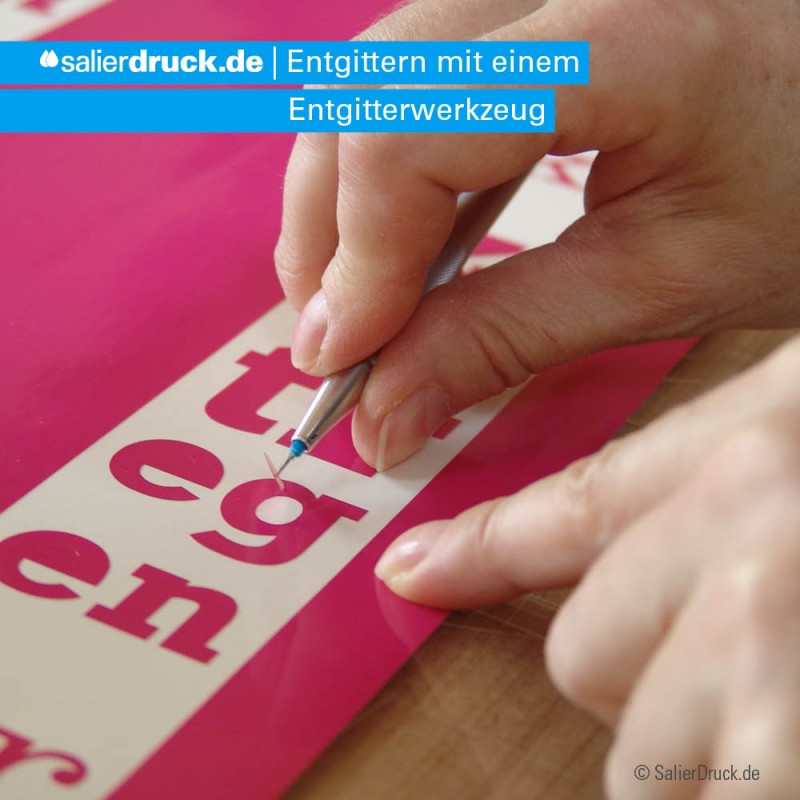

Nach dem Entfernen (Entgittern) der überflüssigen Folienteile kann man die Schriften mit Hilfe einer Transferfolie auf andere Gegenstände (Fensterscheiben, Fahrzeuge, Werbeschilder …) aufbringen.

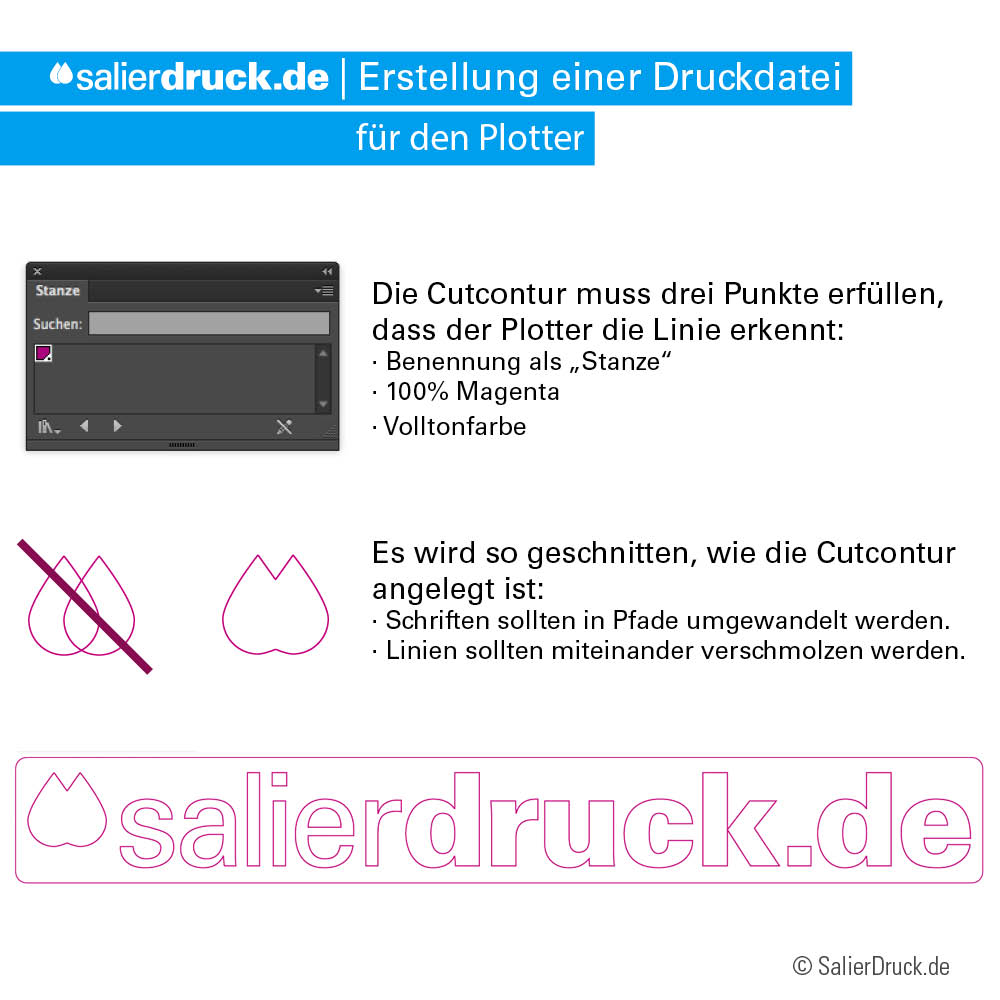

Eine Vektordatei ist eine Grafik, deren Form nicht aus Bildpunkten (In unserem Blogbeitrag „Pixel“ wird genau beschrieben was ein Bildpunkt ist), sondern aus Kurven besteht.
Deshalb ist die Datei ohne Qualitätsverlust beliebig skalierbar, was die wichtigste Eigenschaft einer Vektordatei ist.
Vektordateien basieren auf einer Bildbeschreibung, die die Objekte, aus denen die Grafik aufgebaut ist, exakt definiert. Hier werden Parameter (Platzhalter) gespeichert.
Vektorgrafikprogamme sind: Adobe Illustrator, Corel Draw, Inkscape und Freehand-MX.
Bei SalierDruck werden die entsprechenden Adobe Programme verwendet. Ihr wollt noch mehr? Dann lest einfach weiter - in unserem Beitrag "Was ist eine Vektorgrafik?" findet Ihr weitere Informationen.
Plotten bei SalierDruck.
Als Plottfolien verwenden wir bei SalierDruck gerne die Serie ORACAL 651 von ORAFOL.

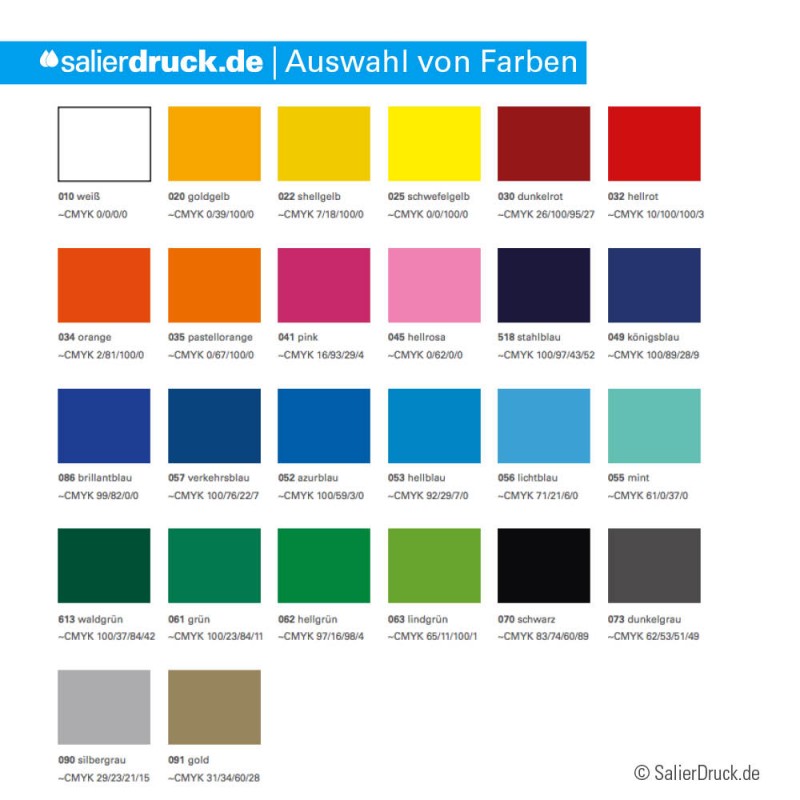

Die Klebefolie ist permanent haftend und steht in verschiedenen Farben zur Verfügung. Hierbei ist zu beachten, dass Schriften mit einer Höhe geringer als 20mm aus qualitätstechnischen Gründen nicht produziert werden.
Die Klebefolien werden entgittert und mit einem Übertragungstape versehen. Bei Bestellung versenden wir zusätzlich eine Montageanleitung.
